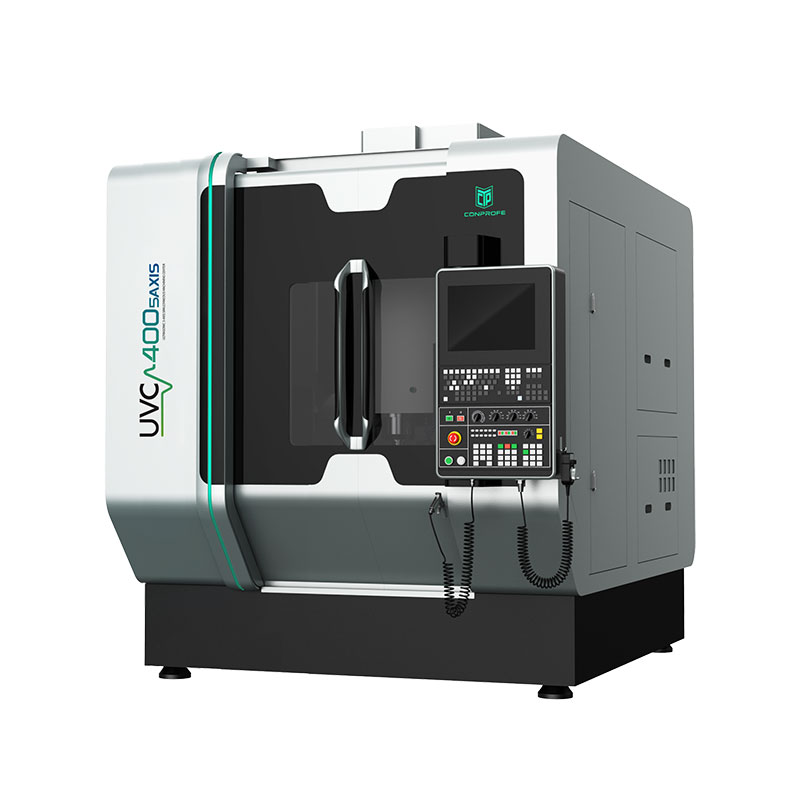

超声绿色立式五轴联动加工中心
◆ 设置ng28.自主研发智能化超声加工手艺，，， ，，，，解决难加工质料的加工痛点
◆ 可选配内冷超临界CO2或微量润滑（MQL）冷却手艺，，， ，，，，实现清洁切削
◆ 桥式龙门结构，，， ，，，，配备摇篮五轴，，， ，，，，低重心设计，，， ，，，，短悬伸，，， ，，，，超强刚性，，， ，，，，镌汰热应变
◆ 设置大功率、大扭矩、高速超声主轴
◆ 多种规格链式刀库，，， ，，，， 容量24~120T
◆ 可设置自动灭火装置，，， ，，，，降低易燃易爆质料加工危害
◆ 设置西门子One五轴联动数控系统
◆ 桥式龙门结构，，， ，，，，配备摇篮五轴，，， ，，，，低重心设计，，， ，，，，短悬伸，，， ，，，，超强刚性，，， ，，，，镌汰热应变。。。。。 。。 ◆ 接纳高刚性铸铁结构，，， ，，，，优异的工程学设计，，， ，，，，便于操作。。。。。 。。 ◆ 各轴设置光栅尺，，， ，，，，实现全闭环控制。。。。。 。。 ◆ A/C轴配备刹车功效，，， ，，，，实现稳固定位加工。。。。。 。。 |  |
 | ◆ 设置高细密、高转速电主轴，，， ，，，，实现高精、高速、高效加工，，， ，，，，可选配中心出水主轴。。。。。 。。 ◆ 多种规格链式刀库，，， ，，，， 容量24~120T。。。。。 。。 ◆ 设置集中式自动润滑系统、自动排屑机。。。。。 。。 |
◆ 可加装3D测头，，， ，，，，实现在线纠偏，，， ，，，，解决因工件变形而爆发的质量问题。。。。。 。。 ◆ 接纳西门子ONE系统，，， ，，，，可实现五轴联动、RTCP刀尖追随功效。。。。。 。。 |  |
 陀螺仪半球振子 |
 叶轮 |
 腰椎融合器 |
| 项目 | 单位 | UVC400-5AXIS |
| X/Y/Z轴加工行程 | mm | 420×420×380 |
| 事情台尺寸 | mm | Φ400 |
| 事情台最大负载 | kg | 200 |
| X/Y/Z轴快速移动速率 | m/min. | 36/36/36 |
| 主轴最高转速（短时） | rpm | 24,000 |
| 主轴最高转速（一连） | rpm | 16,000 |
| 锥孔规格 | - | HSK-A63 |
| 刀库容量 | 把 | 40 |
| 最大刀具直径（满刀） | mm | Φ70 |
| 最大刀具长度 | mm | 200 |
| 最大刀具质量 | kg | 8 |
标配：
◆ 西门子 One | ◆ 加工冷却系统 |
◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 |
| ◆ 接触式对刀仪 | ◆ 海德汉或同品级光栅尺 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交流器 | ◆ LED事情灯 |
| ◆ 三色警示灯带 | ◆ 清静门锁 |
| ◆ 五轴联动系统（含RTCP功效） | ◆ 防碰撞功效 |
| ◆ 电主轴 | ◆ 自动排屑器 |
选配：
◆ 高精度测头 | ◆ 油雾网络器 |
| ◆ 中心出水单位 | ◆ 激光对刀仪 |
| ◆ 智能超声波加工系统 | ◆ 微量润滑系统 |
| ◆ 超声波振幅丈量系统 |
设置适用机型：UVC200-5AXIS
